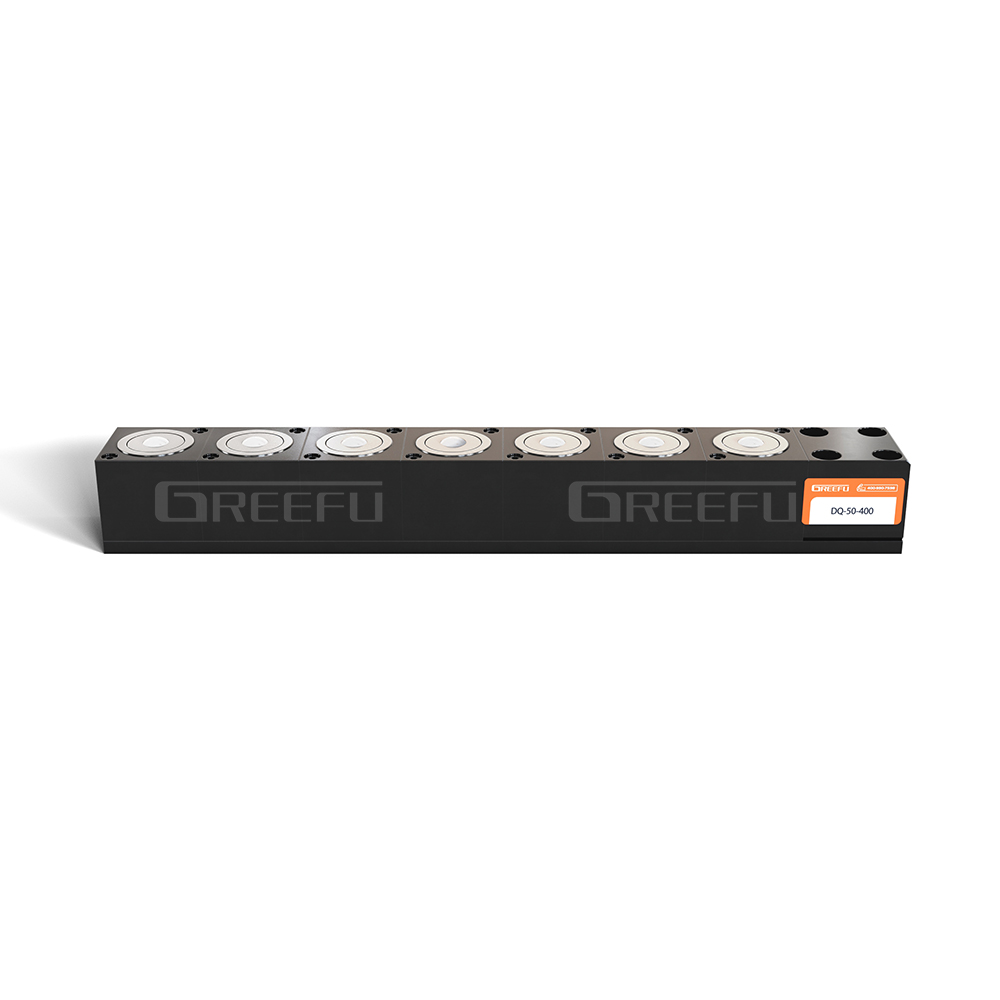

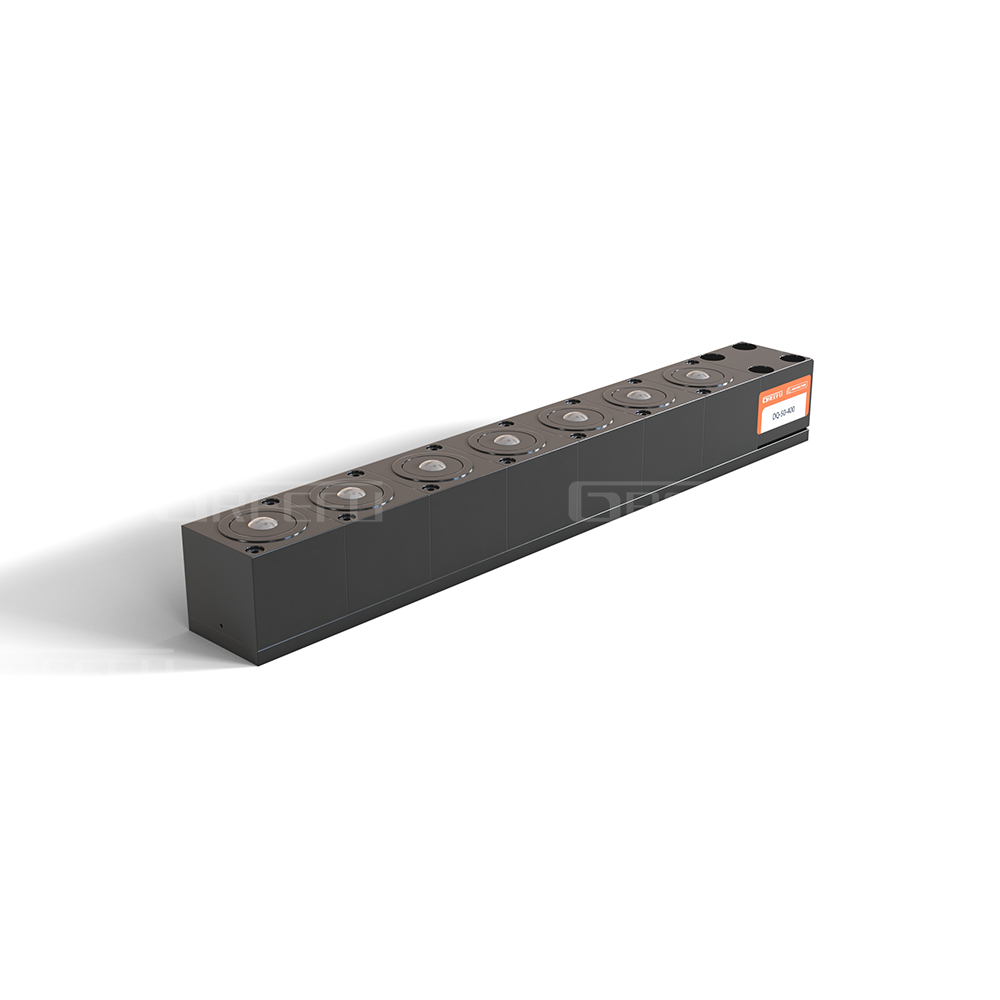

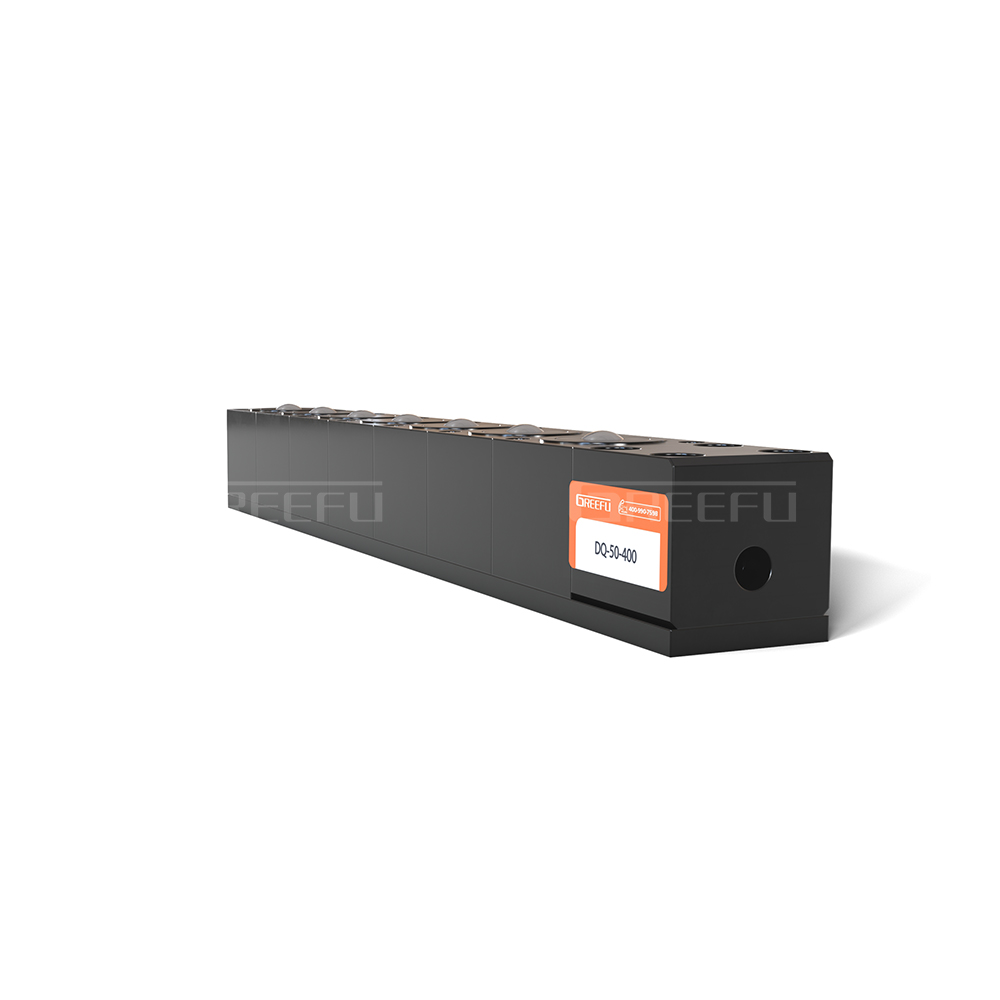

外形尺寸圖 （DQ 50）

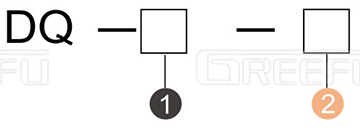

外形尺寸 （DQ 50）
| 型號 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
|---|
| 氣缸數量 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | 29 |
| 滾球數量 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | 29 |
| 舉模力 (kg) | 665 | 855 | 1045 | 1235 | 1425 | 1615 | 1805 | 1995 | 2185 | 2375 | 2565 | 2755 |
| 容許負載 (kg) | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1250 | 1350 | 1450 |

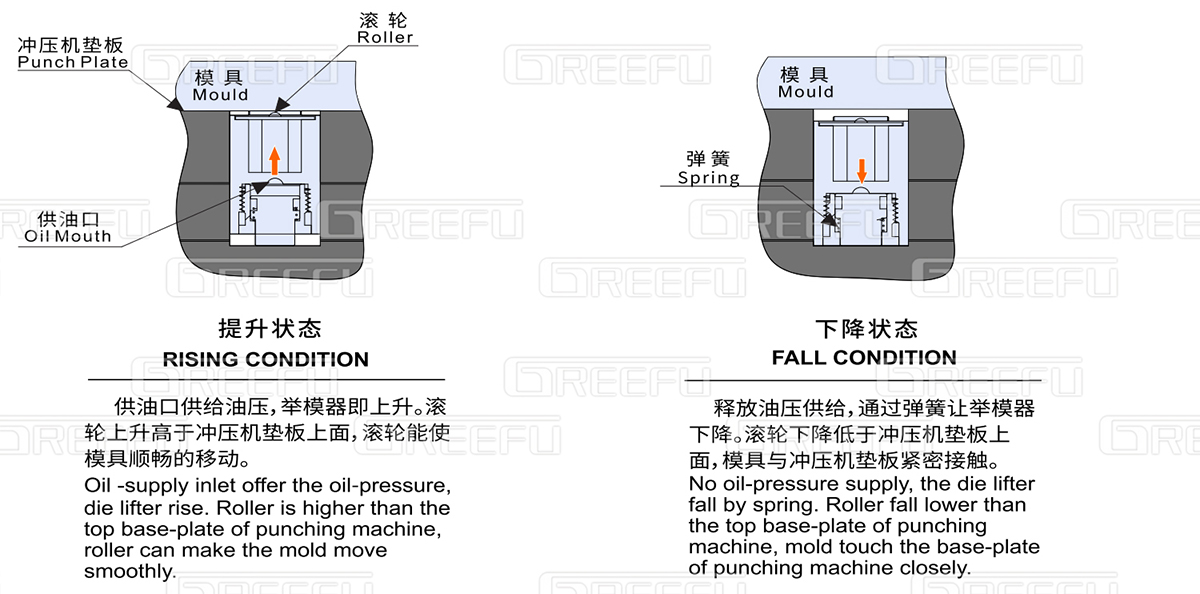

注：1. 舉模器與移模臂一起使用時，確保兩者滾輪/滾珠高度一致。
2. 定期清理安裝舉模器內的雜物。
3. 在承載最少滾輪/滾珠數量時，需確認所承受的模具負載（應在容許負載范圍內）
